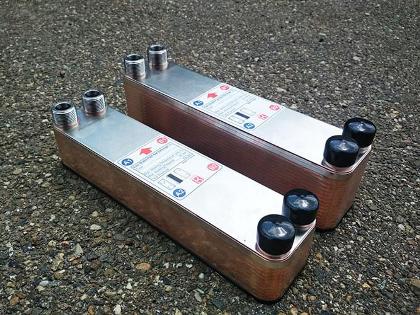

Лопнул паяный теплообменник: замена и защита от повтора

Разрыв паяного теплообменника — это не просто неприятность, а серьезная авария, способная остановить работу всей системы отопления или горячего водоснабжения.

Когда вы слышите хлопок, а из-под корпуса начинает сочиться вода или хладагент, паниковать не нужно, но действовать следует быстро и грамотно. Причина такой поломки кроется не в случайности, а в физических процессах, которые накапливаются месяцами, а то и годами. Паяные теплообменники надежны, если их эксплуатировать в рамках проектных параметров, но они крайне чувствительны к качеству теплоносителя и гидродинамическим режимам.

Гидравлический удар

Основной убийца паяных пластин — перепад давления. Типичный паяный теплообменник рассчитан на рабочее давление до 16 бар, а некоторые модели выдерживают до 25 бар. Однако это значение справедливо только при определенной температуре. При температуре теплоносителя 90 °C допустимое давление снижается до 10 бар. Если в системе происходит гидроудар, скачок давления может превысить 50 бар за доли секунды. Именно такая пиковая нагрузка деформирует пластины, разрывает паяные швы или вырывает штуцеры.

Гидроудары возникают по разным причинам. Часто это резкое закрытие запорной арматуры, например, крана с электроприводом за 2 секунды. Также причиной становится кавитация в циркуляционных насосах, если они подобраны с запасом по напору. В старых системах с чугунными радиаторами перепады давления возникают из-за неравномерности заполнения контура. Чтобы избежать разрыва, необходимо устанавливать предохранительные клапаны с настройкой на 10–12 бар ниже максимального рабочего давления теплообменника.

Накипь и загрязнение

Второй по распространенности фактор разрушения — теплообмен. Когда на поверхности пластин откладывается накипь, теплопередача падает. Для накипи с теплопроводностью около 1 Вт/(м·К) слой всего в 0,5 мм снижает эффективность теплообмена на 10–15%. Это заставляет систему работать при более высоких температурах на стороне нагрева, чтобы выдать нужную мощность.

Рост температуры теплоносителя ведет к увеличению его объема. Если система открытая, это компенсируется расширительным баком. Если закрытая, давление в контуре растет. При жесткости воды 7 °Ж слой накипи формируется за один отопительный сезон. Кроме того, загрязненные пластины создают дополнительное гидравлическое сопротивление. Потеря давления может вырасти с 0,2 бар до 0,8 бар, что заставляет насос работать на пределе, повышая кавитационную нагрузку.

Материал пластин

Паяные теплообменники обычно изготавливают из нержавеющей стали AISI 304 или AISI 316. Толщина пластины составляет 0,4–0,6 мм. Это тонкий металл, который легко подвергается коррозии. Если в системе используется латунные трубы для подключения, а пластины стальные, возникает гальваническая пара. Разность потенциалов между медью и сталью вызывает электрохимическую коррозию. Процесс идет быстро: через 6–12 месяцев в месте контакта появляются сквозные отверстия.

Для защиты от гальванической коррозии необходимо использовать изоляционные вставки или теплообменники с медными пластинами. Также важно контролировать pH теплоносителя. При pH ниже 6,5 коррозия ускоряется в 3–5 раз. Оптимальный диапазон для нержавеющей стали — 7,5–9,0.

Вибрация и монтаж

Нестабильная работа насосов вызывает вибрацию трубопроводов. Если теплообменник жестко зафиксирован на трубах, вибрация передается на корпус. Паяные швы не эластичны, они не гасят колебания. Со временем усталость металла приводит к микротрещинам. Стандартная практика монтажа предполагает использование гибких врезок или виброизолирующих кронштейнов. Расстояние от ближайшего отвода до теплообменника должно быть не менее 5–7 диаметров трубопровода для стабилизации потока.

Процесс замены

Когда теплообменник лопнул, его ремонт невозможен. Паяные соединения неразъемные, а сварка в домашних условиях нарушит герметичность и прочность. Требуется полная замена паяного теплообменника. Перед демонтажем старую единицу необходимо слить, отключить от сети и отсоединить трубопроводы. При установке нового устройства важно правильно подобрать модель по мощности и гидравлическому сопротивлению.

Мощность теплообменника рассчитывается по формуле Q = m * c * ΔT, где m — расход теплоносителя, c — удельная теплоемкость, ΔT — перепад температур. Для бытовых систем мощность варьируется от 10 кВт до 50 кВт. Гидравлическое сопротивление нового теплообменника должно быть сопоставимо со старым, чтобы не нарушить режим работы насоса. Разница в высоте подключения штуцеров должна быть минимальной, иначе придется менять схему разводки труб.

Профилактика

Чтобы теплообменник служил 10–15 лет, нужна регулярная профилактика. Раз в год необходимо проводить химическую промывку. Для удаления накипи используют растворы лимонной кислоты с концентрацией 5–10%. Время контакта — 30–60 минут при температуре 40–50 °C. После промывки систему необходимо тщательно промыть чистой водой, чтобы нейтрализовать кислоту.

Также стоит проверить работу расширительного бака. Его предвспышка должна соответствовать рабочему давлению системы, обычно 1,2–1,5 бар. Манометры должны быть откалиброваны. Контроль качества воды раз в полгода позволит вовремя заметить изменение жесткости или pH. Установка фильтра грубой очистки с ячейкой 50 мкм защитит пластины от механических загрязнений. Эти простые меры предотвратят 90% аварийных ситуаций.
