Поддон проходной печи и его назначение в процессе термообработки изделий

В сфере логистики поддон проходной печи – это элемент транспортной системы термического оборудования, предназначенный для перемещения изделий через рабочую камеру с заданной скоростью и в стабильном положении.

Он служит опорной платформой, обеспечивая сохранность геометрии деталей и равномерное воздействие температуры на обрабатываемую продукцию.

Назначение поддона заключается в повышении повторяемости технологического процесса, упрощении загрузки и выгрузки, а также в снижении риска повреждений при транспортировке внутри печи. Правильно подобранная конструкция и материал поддона помогают выдерживать высокие температуры и нагрузки, поддерживать качество термообработки и эффективность работы линии.

Что такое поддон в проходной печи

Назначение поддона состоит в обеспечении стабильного положения изделий, сохранении геометрии и качества обработки, а также в защите транспортных узлов печи от прямого воздействия высоких температур и окалины. В зависимости от технологии поддон может применяться для термообработки, спекания, обжига, пайки или других процессов, где важно равномерное прогревание и повторяемость режима.

Как устроен поддон и из чего состоит

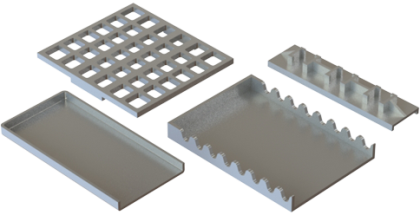

По устройству поддон обычно представляет собой жёсткую платформу (плиту) с усилениями, рассчитанную на высокие температуры, массу загрузки и многократные циклы нагрева-охлаждения. Чтобы минимизировать коробление и обеспечить долговечность, конструкцию выполняют с рёбрами жёсткости, опорными «лыжами» или направляющими, а также с технологическими зазорами, учитывающими тепловое расширение металла. В ряде решений предусматривают перфорации или каналы, улучшающие циркуляцию горячего газа вокруг изделий и повышающие равномерность нагрева.

Материал поддона выбирают исходя из температуры и атмосферы печи: применяют жаропрочные и жаростойкие сплавы, реже – специальные керамические или композиционные варианты для процессов, где важно исключить загрязнение или снизить теплопроводность опоры. Поверхности, контактирующие с изделиями, делают максимально стабильными по плоскостности; иногда используют сменные вкладыши, дистанционные элементы или подставки, чтобы разнести точки контакта и уменьшить риск пригаров и деформаций.

В составе поддона (или как его функциональные части) часто выделяют следующие узлы:

• несущая плита – основа, воспринимающая нагрузку и тепло;
• усилители (рёбра) – элементы, ограничивающие прогиб и коробление;
• опорные элементы – поверхности/полозья для движения по роликам, цепям или направляющим;
• позиционирующие элементы – упоры, гнёзда или борта, удерживающие изделия от смещения;
• теплотехнические элементы – отверстия, окна или каналы для улучшения обдува и выравнивания температуры.

Способ взаимодействия поддона с транспортом печи зависит от типа проходной линии: поддон может катиться по роликовому поду, перемещаться толкателем, тянуться цепью или идти по направляющим на «лыжах». При этом конструкция предусматривает износостойкие зоны контакта, а также геометрию, позволяющую поддону проходить стыки зон и компенсаторы без заеданий, сохраняя устойчивость загрузки.
