Выбор консольного крана: на что обратить внимание для эффективной работы

Подробная инструкция по выбору консольного крана с поворотной стрелой : грузоподъемность, тип поворота, установка и сравнение с настенными консольными кранами.

Кран консольный на колонне с поворотной стрелой применяют в тех зонах, где мостовой кран избыточен, а ручные операции уже ограничивают производительность. Типовая ошибка при выборе — ориентироваться только на грузоподъемность. На практике решающими параметрами становятся жесткость колонны, схема поворота, вылет стрелы и режим работы.

Ниже предоставлена практическая инструкция по выбору крана с учетом условий эксплуатации и специфики производства.

Конструкция и рабочие ограничения крана на поворотной колонне

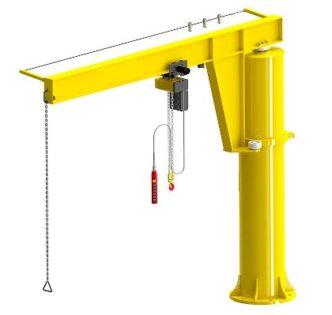

Кран на поворотной колонне представляет собой консольную стрелу, закрепленную на собственной вертикальной опоре. При работе колонна воспринимает не только нагрузку от веса груза, но и дополнительные усилия, возникающие из-за вылета стрелы, что требует надежного основания и жесткой конструкции.

Поворот стрелы выполняется вручную или с приводом, а подъем груза — ручной талью или электрическим тельфером. Конструкция обеспечивает круг обслуживания до 270–360° и не нагружает стены здания.

На практике важно учитывать:

• диаметр и толщину стенки колонны;
• тип опорного подшипника (скольжения или качения);
• жесткость узла крепления стрелы;
• допустимый угол поворота под нагрузкой.

При одинаковой паспортной грузоподъемности два крана могут вести себя по-разному при динамической работе, особенно при резком торможении тали.

Такого типа краны используют на машиностроительных, металлообрабатывающих, сборочных и ремонтных участках, где важны точность, повторяемость операций и компактность оборудования.

Выбор грузоподъемности

Перед подбором оборудования оценивают реальные рабочие нагрузки. Запас по грузоподъемности снижает износ и повышает безопасность. Критично учитывать не только массу детали, но и оснастку.

Типовой расчет включает:

• массу груза;
• вес захвата, траверсы или магнитной системы;
• коэффициент динамичности;
• радиус работы (вылет стрелы).

Например, при массе детали 800 кг и вылете 4 м фактическая нагрузка на колонну может оказаться выше, чем у груза 1 т при вылете 2 м. Именно поэтому кран на поворотной колонне подбирают одновременно по нескольким параметрам.

Для локальных рабочих мест чаще выбирают решения до 1 т, для обслуживания станков и сборочных линий — до 2–3 т. Вылет стрелы подбирают так, чтобы груз перемещался без лишних маневров.

Длина и профиль стрелы: влияние на жесткость

Вылет стрелы напрямую влияет на:

• прогиб под нагрузкой;
• плавность перемещения;
• износ узлов поворота.

Для металлообрабатывающих цехов предпочтительны усиленные коробчатые профили, минимизирующие прогиб при точном позиционировании заготовки. В сборочных зонах допустимы более легкие конструкции, если важна эргономика.

На практике оптимальный вылет — минимально достаточный для обслуживания рабочей зоны без избыточного запаса.

Тип поворота стрелы и реальные условия эксплуатации

При ручном управлении важно учитывать усилие оператора и качество подшипникового узла.

На большинстве участков используют ручной поворот стрелы. Он оправдан при:

• массе груза до 1–2 т;
• умеренной интенсивности операций;
• отсутствии требований к высокой скорости позиционирования.

При высокой загрузке поста или при длинной стреле оператор быстро начинает работать «через сопротивление», что приводит к рывкам и ускоренному износу узла. В таких случаях применяют механизированный поворот или устанавливают ограничители хода.

Крепление и требования к основанию

Кран на поворотной колонне устанавливают на фундамент или жесткое бетонное основание. От качества основания зависит стабильность работы и срок службы оборудования. При проектировании учитывают нагрузки на пол, высоту помещения и наличие инженерных коммуникаций.

Если установка колонны невозможна, альтернативой выступают настенные консольные краны, которые крепятся к несущим конструкциям и позволяют освободить рабочую зону от опор.

Учет специфики производства

Для металлообработки важна жесткость конструкции и точность позиционирования. В сборочных цехах ценится плавность хода и удобство управления. На складах приоритетом становится скорость перемещения и надежность тали.

В агрессивных средах обращают внимание на защиту металлоконструкций, тип покрытия и устойчивость узлов к пыли и влаге.

Итог: как выбрать без ошибок

Грамотный подбор крана снижает эксплуатационные затраты и упрощает работу персонала. Перед покупкой анализируют:

• планировку цеха и траектории перемещения грузов;
• перспективу увеличения нагрузок;
• требования по безопасности и обслуживанию;
• совместимость с существующим подъемным оборудованием.

Такой подход позволяет выбрать решение, которое органично вписывается в производственный процесс.
